电路板：电子设备的“神经中枢”
如果把电子设备比作人体，电路板就是它的“神经中枢”。从手机到火箭，从智能手表到5G基站，所有现代电子设备都依赖这块看似普通的“塑料板”实现功能。数据显示，2025年全球电路板市场规模预计突破968亿美元，其中高频高📞全站速板和HDI（高密度互连）板占比超60%。以5G基站为例，其主板采用12层以上电路板，线宽线距缩小至25微米，相当于在指甲盖上刻出10条并行线路，误差不超过2微米。这种精度要求，让传统手工焊接彻底成为历史——现在一块手机主板的制造，需要经过激光直接蚀刻、电镀等12道精密工序，任何0.1毫米的偏差都可能导致信号干扰或设备故障。
从“乐高底板”到“精密三明治”：电路板的隐藏结构
拆开一块智能音箱的主板，你会发现它像一块“精密三明治”：最外层是绿色阻焊层，厚度仅0.1毫米，却能耐280℃高温，防止铜箔氧化；中间是FR-4玻璃纤维基材，硬度堪比塑料板，成本却低至5元/块；内层藏着铜箔线路，最细处仅25微米，比头发丝细一半。这种结构让电路板同时具备三种核心功能：物理固定（像乐高底板一样牢牢粘住元件）、信号传输（能同时处理WiFi、蓝牙等几十路信号）、功能隔离（通过阻焊层防止5V电源与0.3V信号串线）。以柔性电路板（FPC）为例，它采用聚酰亚胺材料，能像纸一样对折10万次而不损坏，智能手表的屏幕排线就依赖这🔻全站种“软骨头”实现弯曲连接。
但精密结构也带来挑战。某品牌手机曾因电路板设计缺陷，导致高频信号环路面积过大，引发辐射超标被召回。这印证了设计原则的重要性：信号走向需呈线性分离，接地点要遵循“共点地”原则，电源滤波电容必须紧贴开关器件。这些细节，决定了电路板是“可靠伙伴”还是“定时炸弹”。

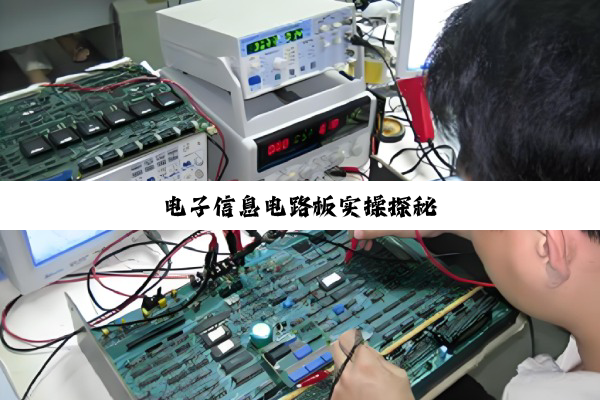

焊接实操：0.1毫米的“舞蹈”
在电路板实习中，焊接是最基础的“舞蹈”。我曾用3秒完成一个焊点：先将电烙铁加热至300℃，在焊盘上涂抹适量焊锡，迅速将元件引脚与焊盘接触，同时用镊子调整角度，最后快速带回烙铁头。这个动作看似简单，却暗藏玄机：焊锡量过多会形成“锡球”，导致短路；时间过长会烫坏元件；拿开烙铁的方向不对，焊点会变成“毛刺”。数据显示，专业焊工的虚焊率仅0.01%，而新手可能高达5%——这意味着每100个焊点中，可能有5个存在接触不良。
更复杂的🉐挑战来自托焊。当需要焊接0.6毫米间距的QFN芯片时，焊锡丝的量和电烙铁的停留时间必须精确到毫秒级。我曾因托焊时间过长，导致芯片引脚与焊盘之间形成“冷焊”，设备通电后频繁死机。这让我深刻理解：实践与理论的差距，往往藏在0.1毫米的细节里。正如某航天工程师所说：“电路板维修的终极境界，是让焊点既像艺术品般完美，又像机械般可靠。”
未来已来：电路板的“智能进化”
电路板的未来，正在被三大趋势重塑。首先是智能化：AI设计工具能自动优化布线，将设计效率提升300%。某公司开发的AI布线系统，能在1小时内完成人类工程师3天的走线工作，且信号完整性达标率超98%。其次是绿色化：欧盟《电子废物法规》要求，2025年前所有电路板必须采用无铅焊料和可降解基材。某品牌已推出生物基FR-4材料，其碳排放比传统材料降低40%。最后是跨界融合：与3D打印技术结合，电路板能直接“生长”在设备外壳上；与柔性电子结合，可穿戴设备的电路能像皮肤一样贴合人体。
但技术狂欢背后，是更严苛的挑战。5G毫米波电路板要求介电常数稳定在±0.02以内，任何材料杂质都可能导致信号衰减。这迫使设计师必须掌握从电磁兼容到热管理的全链条知识。正如某电路板工程师的调侃：“现在设计一块板，得同时是材料学家、热力学专家和信号工程师。”
从手工焊接到AI设计，从刚性板到柔性电子，电路板的进化史，就是人类对“连接”的极致追求。下次当你举起手机拍照时，不妨想想：这块厚度仅🐍0.8毫米的电路板，承载着200多个元件的精密协作，其设计精度相当于在月球上用铅笔画一条直线，误差不超过1毫米。这种“微观魔术”，正是电子时代最浪漫的注脚。
